Controles Remotos Botoeira

TM 70/2.13 ATEX

O INMETRO certifica que a proteção para ambiente explosivo dos equipamentos Atex Danfoss está de acordo com as exigências de segurança.

OPÇÕES DE CONTROLES tm70/1.13 PARA ZONAS CLASSIFICADAS
TM70/2.13 ATEX Z1 – Transmissor ATEX Z1 e Receptor R13B sem zona-
apenas transmissor trabalha dentro da área classificada Z1.
TM70/2.13 RATEX Z2 – Transmissor ATEX Z1 e Receptor ATEX Z2 – ambos transmissor e receptor trabalham dentro da área classificada Z2.
TM70/2.13 RATEX Z1- Transmissor e Receptor ATEX Z1 – ambos transmissor e receptor trabalham dentro da área classificada Z1.

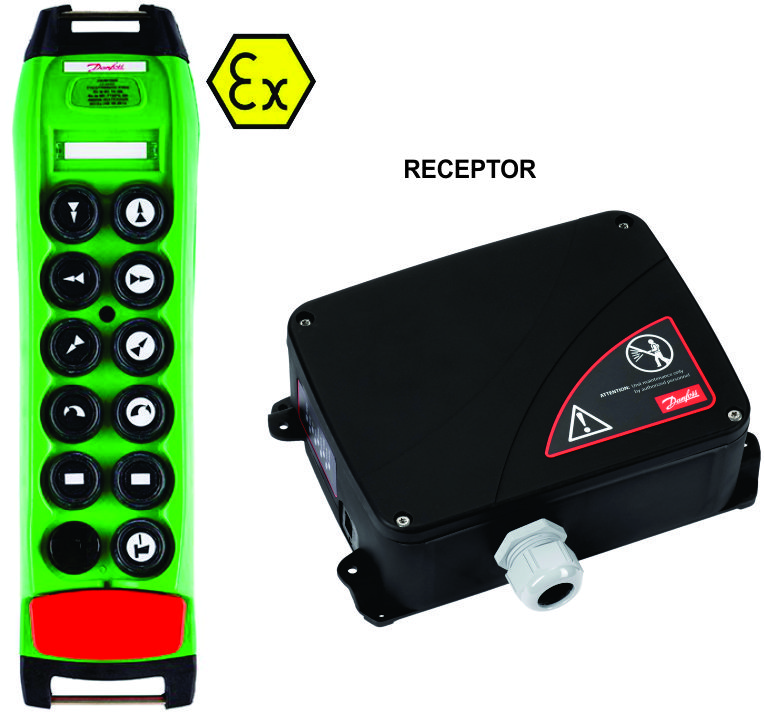

TM70/2.13 ATEX Z1
Transmissor: T70 2 ATEX
Receptor associado: R13B
Função de Stop: Cat. 3-PLd
Grau de Estanqueidade: IP65/NEMA4
Alimentação AC do Receptor: 48 – 240 Vac (Multitensão)
Alimentação DC do Receptor: 8-36 Vdc
Banda de Frequência Multibanda: (400 – 930 MHz)
Mecanismos Principais (Nº máx.): Pulsador (10 total)
Mecanismos Auxiliares: Não é possível incluir para não danificar a proteção
EEPROM no Transmissor: Extraível Externa
EEPROM no Receptor: Extraível Interna
Tipo de Bateria do Transmissor: BT06K ATEX
Autonomia: 8 horas
Saídas ON/OFF (Máx.): 13
Display LCD: Não é possível incluir para não danificar a proteção
Limitador de Alcance: Indisponível
Máxima corrente de Saída: 8A
Entradas Digitais ON/OFF (Máx.): 4
Entradas Analógicas (Máx.): N/A

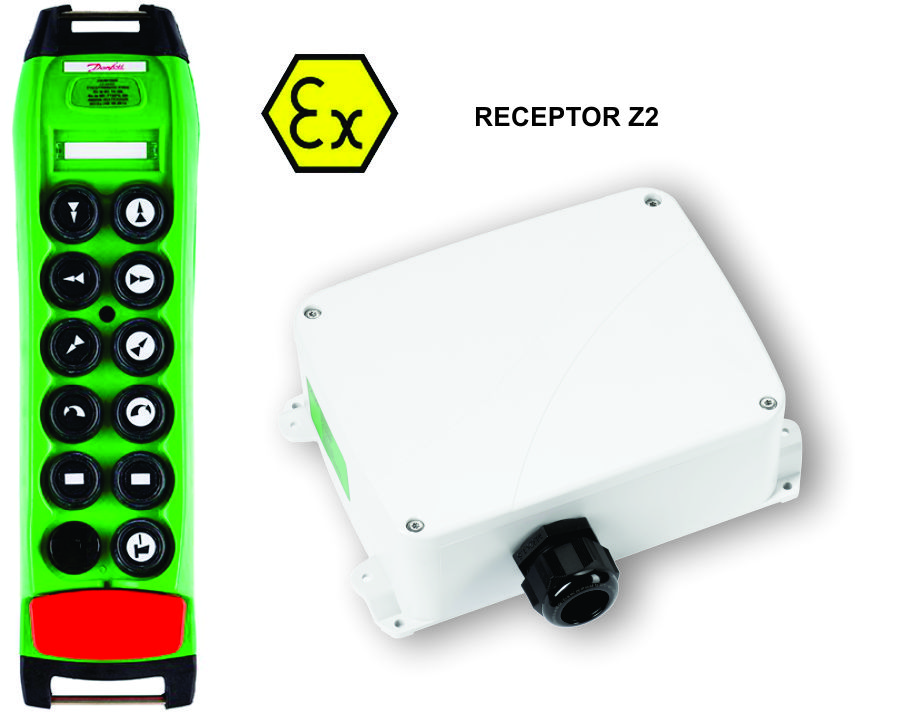

TM70/2.13 RATEX Z2
Transmissor: T70 2 ATEX
Receptor associado: R13 ATEX Z2
Funcão de Stop: Cat. 3-PLd
Grau de Estanqueidade: IP65/NEMA4
Alimentação AC do Receptor: 48 – 240 Vac (Multitensão)
Alimentação DC do Receptor: Indisponível
Banda de Frequência Multibanda: (400 – 930 MHz)
Mecanismos Principais (Nº máx.): Pulsador (10 total)
Mecanismos Auxiliares: Não é possível incluir para não danificar a proteção
EEPROM no Transmissor: Extraível Externa
EEPROM no Receptor: Extraível Interna
Tipo de Bateria do Transmissor: BT06K ATEX
Autonomia: 8 horas
Saídas ON/OFF (Máx.): 13
Display LCD: Não é possível incluir para não danificar a proteção
Limitador de Alcance: Indisponível
Máxima corrente de Saída: 8A
Entradas Digitais ON/OFF (Máx.): N/A
Entradas Analógicas (Máx.): N/A

TM70/2.13 RATEX Z1
Transmissor: T70 2 ATEX
Receptor associado: R13 ATEX Z1
Funcão de Stop: Cat. 3-PLd
Grau de Estanqueidade: Transmissor: IP65/NEMA4 e Receptor: IP66/NEMA4
Alimentação AC do Receptor: 48 – 240 Vac (Multitensión) / 18-30 Vac
Alimentação DC do Receptor: 8-36 Vdc
Banda de Frequência Multibanda: (400 – 930 MHz)
Mecanismos Principais (Nº máx.): Pulsador (10 total)
Mecanismos Auxiliares: Não é possível incluir para não danificar a proteção
EEPROM no Transmissor: Extraível Externa
EEPROM no Receptor: Extraível Interna
Tipo de Bateria do Transmissor: BT06K ATEX
Autonomia: 8 horas
Saídas ON/OFF (Máx.): 13
Display LCD: Não é possível incluir para não danificar a proteção
Limitador de Alcance: Indisponível
Máxima corrente de Saída: 8A
Entradas Digitais ON/OFF (Máx.): 4
Entradas Analógicas (Máx.): N/A

Os Controles Remotos ATEX TM70/2.13 são destinados a equipamentos que trabalhem com até 4 movimentos e 2 velocidades, ou até 3 movimentos com 2 velocidades, mais 4 funções únicas (1 relé cada), sendo que:

TM70/2.13 ATEX Z1 – Transmissor ATEX Z1 e Receptor R13B sem zona- apenas transmissor trabalha dentro da área classificada Z1.
TM70/2.13 RATEX Z2 – Transmissor ATEX Z1 e Receptor ATEX Z2 – ambos transmissor e receptor trabalham dentro da área classificada Z2.
TM70/2.13 RATEX Z1- Transmissor e Receptor ATEX Z1 – ambos transmissor e receptor trabalham dentro da área classificada Z1.

ZONA 1 ou 21 – local onde a ocorrência de mistura (gases/vapores ou poeira) inflamável/explosiva é provável de acontecer em condições normais e operação do equipamento de processo, sendo gerada normalmente por fonte de risco de grau primário.

ZONA 2 ou 22 – local onde a ocorrência de mistura (gases/vapores ou poeira) inflamável/explosiva é pouco provável de acontecer e se acontecer é por curtos períodos, sendo gerada normalmente por fonte de risco de grau secundário.

A definição da Zona da Área Classificada é feita por empresas especializadas, consulte laudo para a solicitação do controle remoto correto.

As principais aplicações são:
– Pontes Rolantes
– Gruas
– Pórticos
– Guindastes
– Zonas Portuárias

O TM70/2.13 ATEX Z1 / RATEX Z2 / RATEX Z1 não possuei opcionais no transmissor, pois alterações não são possíveis de serem feitas,  para que as proteções criadas em fábrica não sejam violadas.
É possível escolher o modelo de receptor adequado para a zona classificada:

OPÇÕES DE CONTROLES TM70/1.13 PARA ZONAS CLASSIFICADAS

TM70/1.13 ATEX Z1 – Transmissor ATEX Z1 e Receptor R13B sem zona- apenas transmissor trabalha dentro da área classificada Z1.
TM70/1.13 RATEX Z2 – Transmissor ATEX Z1 e Receptor ATEX Z2 – ambos transmissor e receptor trabalham dentro da área classificada Z2.
TM70/1.13 RATEX Z1- Transmissor e Receptor ATEX Z1 – ambos transmissor e receptor trabalham dentro da área classificada Z1.

Transmissor + Receptor + Kit de acessórios, sendo que existem 3 opções de receptores:

o 1x Transmissor T70/2 ATEX Z1
Ex II 2 GD / Ex ia IIC T4 Gb / Ex ia IIIC T135°C Db / Ta: -20°C a +70°C
– 10 botões pulsadores de 2 estágios
– Chave liga-desliga removível
– Botão de partida associado a relé de sirene
– Botão de emergência
– Alimentação: Bateria recarregável de NiMH – 4,8V


Opções de Receptores:

o 1x Receptor R13B (sem zona de classificação), que inclui:
– 13 relés de comando
– 1 relé de Sirene
– 1 relé de Serviço / Segurança
– 2 relés de STOP
– Saída por prensa-cabos (cabo multivias e conector não inclusos)

OU
o 1 x Receptor R13 ATEX Z2, que inclui:
– 13 relés de comando
– 1 relé de Sirene
– 1 relé de Serviço / Segurança
– 2 relés de STOP
– Saída por prensa-cabos (cabo multivias e conector não inclusos)
Receptor R13 ATEX Zona 2
ATEX Z2 – II 3 G D Ex ic nA nC IIC T4 Gc /
II 3 G D Ex ic tc IIIC T135ºC Dc / Ta: -20ºC / +50ºC

OU
o 1x Receptor R13 com painel ATEX Z1, que inclui:
– 13 relés de comando
– 1 relé de Sirene
– 1 relé de Serviço / Segurança
– 2 relés de STOP
– Saída por prensa-cabos (cabo multivias e conector não inclusos)
Painel ATEX Zona 1 para receptor R13
Ex II 2 GD / Ex a IIC T4 / Ex a tb IIIC IP66/IP66W


Kit de acessórios

o 1x Kit de acessórios, que inclui:
2x Baterias recarregáveis de NiMH
– modelo BT06K ATEX
1x Carregador de Baterias modelo CB70
1x Alimentador do Carregador (Tensão de alimentação:
100 a 240 Vac ± 10% – 50/60 Hz)
1x Capa de couro com alça de ombro
1x Alça elástica para a botoeira


Tensão de alimentação (especificar – EXCETO para TM70/2.13 RATEX Z2)
48 a 230 Vca – 50/60 Hz ou 18 a 30 Vca / 8 a 36 Vcc (automática)

Controles remotos industriais TM70/2.13 ATEX

Para aumentar a produtividade e segurança nas operações industriais, a tecnologia precisa estar presente. Os controles remotos industriais TM70/2.13 ATEX oferecem diversas vantagens para operações industriais classificadas.

Na Tecnomira, você encontra diversos controles remotos industriais de primeira linha. Navegue pelo nosso site e confira!

Características

O modelo TM70/2.13 ATEX é uma das melhores opções de controles remotos industriais para áreas classificadas. Foram desenvolvidas com alta tecnologia para equipamentos com até 4 movimentos e 2 velocidades, 3 movimentos e 2 velocidades ou com mais de 4 funções únicas.

Controles remotos industriais para gruas, pontes rolantes, pórticos, guindastes e zona portuárias são as principais aplicações do controle remoto industrial.

Cada zona da área classificada exige uma combinação de transmissor e receptor diferente. A classificação é feita por empresas especializadas, sendo que a chamada zona 1 é a região em que há grande risco de ocorrer uma combinação de gases explosiva. A zona 2, é aquela em que essa situação tem menor risco.

Já a zona 0 consiste no local em que a mistura inflamável é contínua. Para trabalhar apenas com o transmissor dentro da Z1, o mais indicado é o TM70/2.13 ATEX Z1 e receptor R13B.

TM70/2.13 RATEX Z1, com transmissor e receptor ATEX Z1 é para ambos trabalhem dentro da área classificada Z1. Já para que os dois trabalhem dentro da zona 2, utilize TM70/2.13 RATEX Z2, com transmissor ATEX Z1  e receptor ATEX Z2.

Vantagens dos controles remotos TM70/2.13 ATEX

Confira as principais vantagens de adquirir esse controle remoto Danfoss:

  • equipamento resistente;
  • altamente personalizável;
  • botões que facilitam a operação;
  • aumento da produtividade;
  • elevação da segurança;
  • contribui para aumentar a eficiência de processos.

Conte com a Tecnomira!

Os controles remotos industriais precisam contar com qualidade e sofisticação para tornar otimizar os processos industriais. A Tecnomira  é distribuidora exclusiva da Danfoss Power Solutions Remote Control no Brasil, disponibilizando apenas equipamentos de primeira linha.

Para atender às suas necessidades e aumentar o custo-benefício, oferecemos produtos personalizados. Também temos um laboratório de testes e assistência técnica.

Controles, controladores, anemômetros, anticolisão e outros dispositivos é na Tecnomira! Entre em contato!
