TM IK2

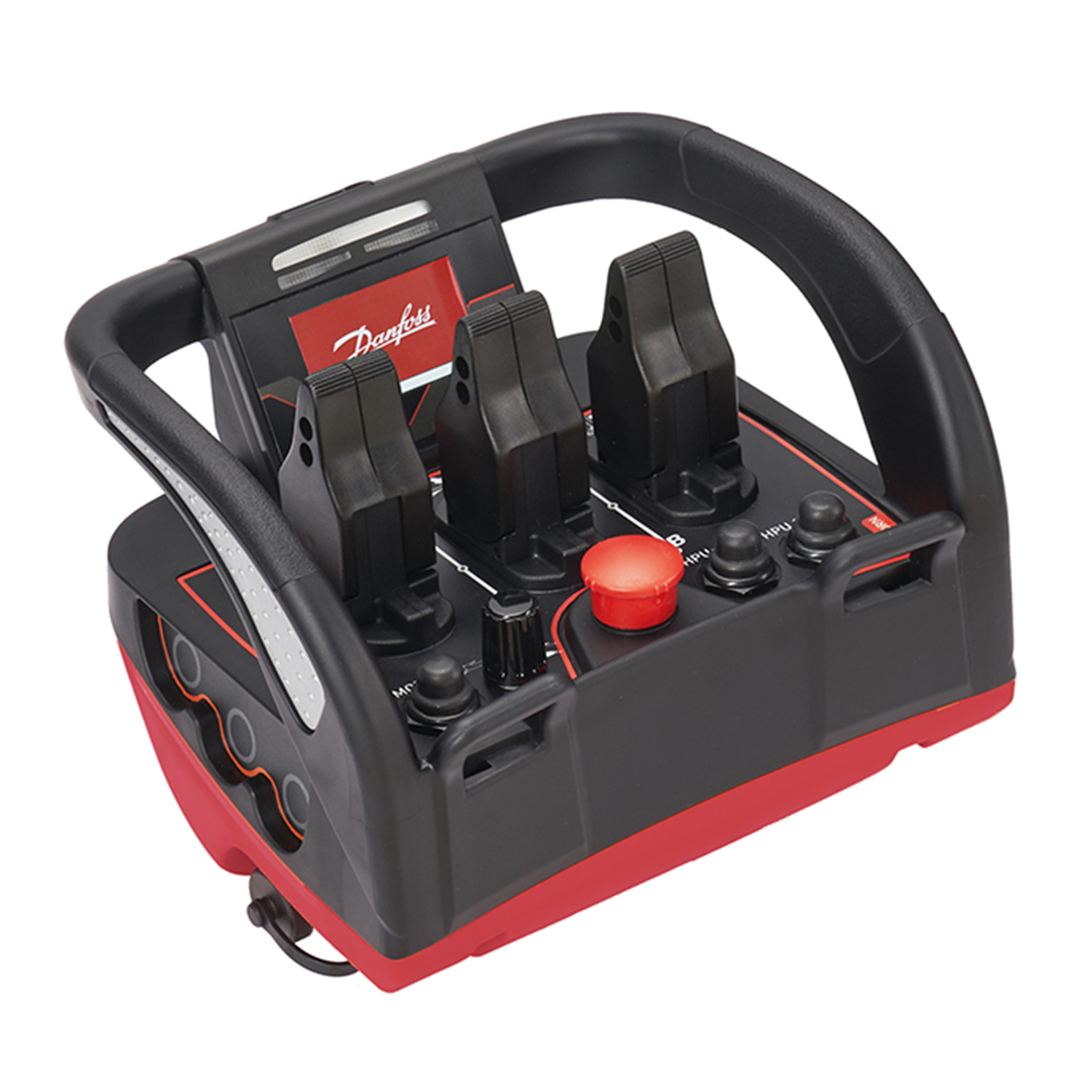

Transmissor: T IK2
Receptor associado: R13F, R70, R70 PLUS
Função de Stop: Cat. 3-PLd
Grau de Estanqueidade: IP65/NEMA4
Alimentação AC do Receptor: 48 – 240 Vac (Multitensión) / 18-30 Vac
Alimentação DC do Receptor: 8-36 Vdc
Banda de Frequência Multibanda: (433 MHz – 915 MHz – 2.4 GHz)
Mecanismos Principais (Nº máx.): Joystick (2) / Maneta (4)
Mecanismos Auxiliares: Seletor, Manipulador, Seletor rotativo, potenciômetro
EEPROM no Transmissor: Extraível Externa
EEPROM no Receptor: R13F: Extraível Externa / R70 e R70 PLUS: Extraível Interna
Tipo de Bateria do Transmissor: BT11K
Autonomia: 16 horas
Saídas ON/OFF (Máx.): R13F: 21 / R70: 29 / R70 PLUS: 53
Display: LCD Gráfico 128×64 / Painel LED (máx 8)
Limitador de Alcance: Disponível
Máxima corrente de Saída: 8A
Entradas Digitais ON/OFF (Máx.): R13F: 24 / R70: 44 / R70 PLUS: 44
Entradas Analógicas (Máx.): R13F: 6 / R70: 8 / R70 PLUS: 8
Os controles remotos possuem uma gama de personalização muito grande, e por
esta razão informações mais específicas são necessárias para o dimensionamento
correto do equipamento.
Para montagem de um controle tipo joystick, é possível escolher entre: (vide Configurador)
A. Número máximo de mecanismos:
4 funções auxiliares;
2 MO70 Joysticks ou
2 Joysticks elétricos ou
4 MA70 Manetas analógicas ou
2 Joysticks HALL
B. Mecanismo principal:
Joystick MO70 – Até 2 eixos / até 5 velocidades na vertical e 2 na horizontal
Joystck Elétrico – 1 velocidade
Maneta Analógica MA70 – 1 eixo proporional
Joystck Hall – Até 3 eixos proporcionais
C. Mecanismo Auxiliar:
Seletor Rotativo (2 e 3 posições)
Seletor rotativos (de até 6, 12 e 24 posições)
Botão Pulsador 0-1
Chave Seletora (2 e 3 posições)
Chave com Mola Manipuladora (2 e 3 posições)
Chave Seletora Extraível Metálica (2 e 3 posições)
D. Retorno de Informação:
Display LCD (Para IK2)
Display de TFT ( Para IK3 e IK4)
Painel de LED (Para IK2, IK3 E Ik4)
D. Acionamentos Laterais:
Pulsador lateral (até 6 unidades)
Entrar em contato para especificar os opcionais para dimensionarmos
corretamente seu produto.

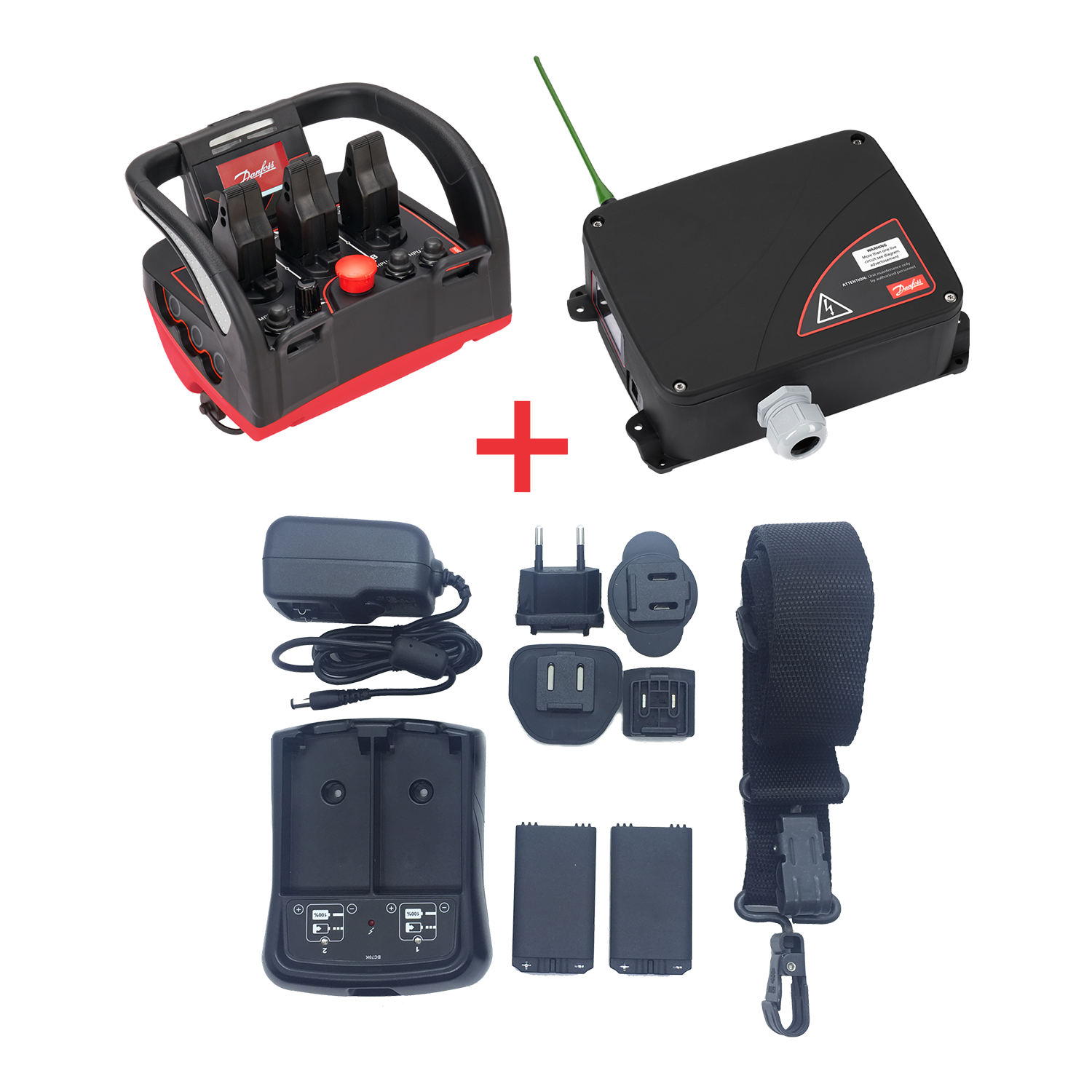

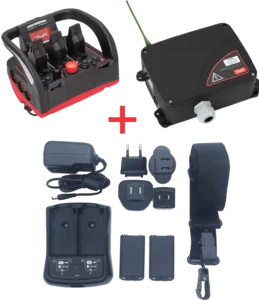

Conjunto formado por:
o 1x Transmissor T IK2
– Botão de emergência
– Chave liga-desliga removível
– Botão de partida associado a relé de sirene
– Alimentação: bateria recarregável lítio – 3,7 V
o 1x Receptor, que inclui:
– Número de relés de comando conforme projeto
– 1 relé de Sirene
– 1 relé de Serviço / Segurança
– 2 relés de STOP
– Antena interna ou externa no receptor
– Saída por prensa cabo (cabo multivias e conector não inclusos)
o 1x Kit de acessórios, que inclui:
– 2x Baterias recarregáveis de lítio – 3,7 V – modelo BT11K
– 1x Carregador de Baterias modelo BC70K
– 1x Alimentador do Carregador (Tensão de alimentação: 100 a 240 Vac +- 10% – 50/60 Hz)
– 1x Alça de ombro
Tensão de alimentação (especificar)
48 a 230 Vca – 50/60 Hz ou 18 a 30 Vca / 8 a 36 Vcc (automática)
