Controles Remotos Botoeira
IKARGO 2
Receptores associados: R06, R13B, R13F, R70 (400–900 MHz); R13F, R70, MPCAN, MP08A, MP20A (2.4 GHz)
Função de Stop: 400–900 MHz: Cat. 3 – PLd; 2.4 GHz: Cat. 3 – PLe
Grau de Estanqueidade: IP65 / NEMA4
Sistema anticondensação: N/A
Banda de Frequência Multibanda: 433.050–434.040 MHz (ERP < 1 mW); 434.040–434.790 MHz (ERP < 10 mW); 902.000–928.000 MHz (ERP < 1 mW); 2405–2475 MHz (20 dBm / 100 mW)
Alcance de linha de visão (garantida): 100 m
Mecanismos Principais (Nº máx.): 10 Botões de pressão + 1 Multikey + STOP
Mecanismos Auxiliares: N/A
EEPROM no Transmissor: Extraível Externa
Tipo de Bateria do transmissor: BT11K (Li-ion 3,7 V / 1130 mAh)
Autonomia: 8 horas (100% duty cycle)
Tempo de resposta: 100 ms
Temperatura de operação: -20 a 70 °C (-4 a 158 °F)
Faixa de temperatura de armazenamento (24 h): -25 a 75 °C (-13 a 167 °F)
Faixa de temperatura de armazenamento (longos períodos): -25 a 55 °C (-13 a 131 °F)
Umidade relativa: Máx. 95% sem condensação
Peso (com bateria): 450 g
Dimensões CxLxA (mm): 252 x 68 x 60
Uso: Alça de mão / Ombro
Display: Sim
Carregador de baterias: BC70K
Alimentação AC do carregador: 110–230 V, 50/60 Hz ± 10%
Alimentação DC (nominal): 12–24 V
Bateria: BT11K
Tensão: 3,7 V
Capacidade: 1130 mAh (Li-ion)
Temperatura de carregamento: 0 °C a 45 °C
Temperatura de descarga: -20 °C a 60 °C
Modo de carregamento: Rápido (<2.5h e inteligente)
Peso: 23g
O TM Ikargo 2 é um controle remoto destinado a equipamentos com:
- 5 movimentos e 2 velocidades,
- 4 movimentos e 2 velocidades, mais 2 funções duplas (2 relés cada)
- 3 movimentos e 2 velocidades, mais 4 funções duplas (2 relés cada)
- E até 10 funções individuais,
As principais aplicações são:
- Pontes Rolantes
- Gruas
- Pórticos
- Guindastes
- Trabalha em GHz; e há o controle automático de frequências: não existe a necessidade de escolha ou troca de canais; o próprio Controle Remoto escolhe os canais livres no ambiente e alterna automaticamente sempre quando há necessidade, sem interromper a conexão e evitando interferências. – Confirmação de enlace (link) entre transmissor e receptor através de LED no transmissor, que também indica o estado do receptor (ligado, conectado com o transmissor, falha).
- Utiliza 4 pilhas AAA ou Baterias Recarregáveis, possui um botão seletor para carro, e todos os botões têm 2 velocidades.
A chave multifunção é um dispositivo cone ctado ao transmissor via RFID. Ela contém os seguintes recursos:
Chave removível (RFID) + Botão START + seletor de até 5 posições.
Existem diferentes opções de chave multifunção, sendo as mais comuns:
A chave multifunção tipo H é a chave básica, com posição única e botão START.
A chave multifunção tipo T é a chave com seletor de 2 posições que pode, por exemplo, duplicar funções (chave de mudança) dependendo da posição da chave e do botão pressionado.
Descrição técnica
As chaves multifunção tipo S ou V são pensadas para operação única e dupla no mesmo receptor, ou ao usar 2 receptores para trabalhar em uma operação “tandem”.
A chave multifunção oferece uma ampla variedade de opções em relação à configuração e ao
comportamento do sistema, conforme a chave que estiver sendo usada no mesmo transmissor.
Novas configurações da chave multifunção podem ser liberadas mediante solicitação.

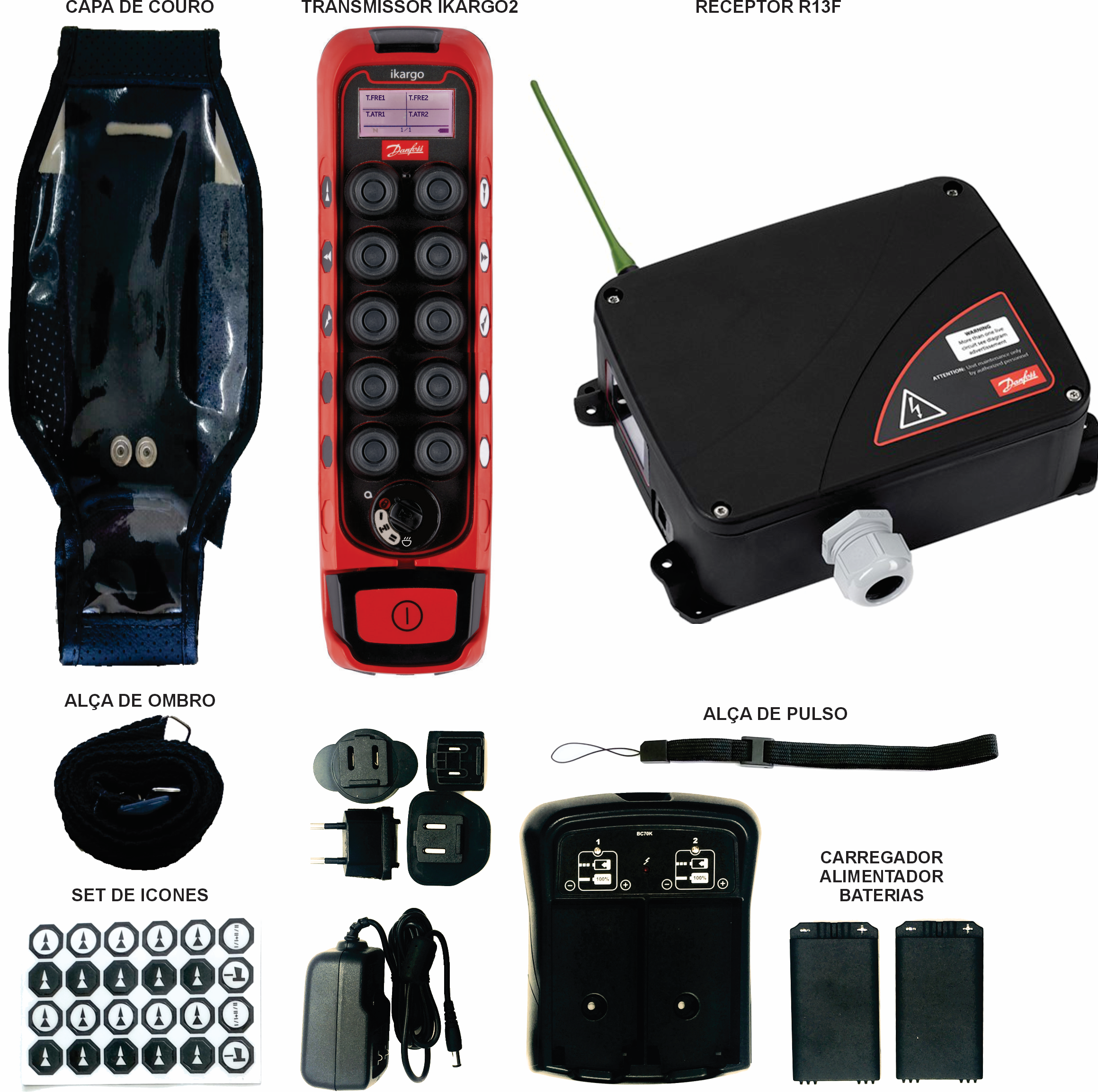

Conjunto formado por:
- 1 x transmissor, que inclui:
- Modelo: T IKARGO 2
- Tipo: Botoeira
- Comandos:
-
-
- Sensor de Limitador de Alcance
- Display autônomo de LCD
- 10 botões pulsadores de 2 estágios
- Chave multikey removível
- Botão de partida associado a relé de sirene
- Botão de emergência
- Alimentação: Bateria recarregável lítio – 3,7 V
-
- Tempo de desligamento automático: 4 minutos (padrão)
- 1 x receptor, que inclui:
- Modelo: R13 ou R70
-
-
- A partir de 13 relés de comando
- 1 relé de Sirene
- Função de Stop com 2 canais independentes
- Saída por prensa-cabos (cabo multivias e conector não inclusos)
-
- 1 x Kit de acessórios, que inclui:
- 2 x Baterias recarregáveis de Lítio – modelo BT11K
- 1 x Carregador de Baterias modelo BC70K
- 1 x Alimentador do Carregador (Tensão de alimentação: 100 a 240 Vac +- 10% – 50/60 Hz)
- 1 x Capa de couro com alça de ombro
- 1 x Alça de Pulso
Tensão de alimentação (especificar)
48 a 230 Vca – 50/60 Hz ou 18 a 30 Vca / 8 a 36 Vcc (automática)
